H216-41300-216N1 規格參數詳解

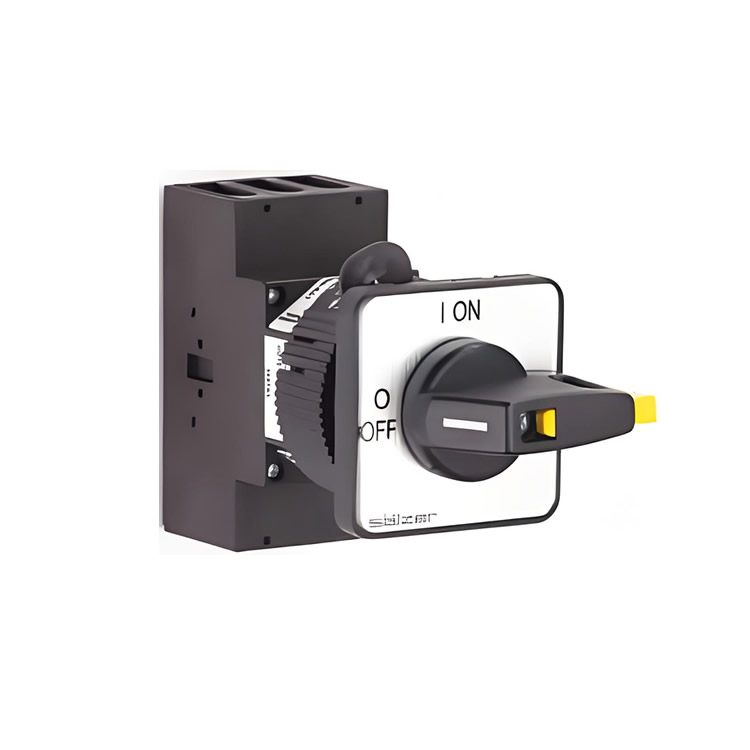

H216-41300-216N1 是一款隔離開關（Disconnect Switch），屬于 Main Switch（主開關）系列，設計用于前安裝（Front mounting）和單孔安裝（Single hole mounting）。

1. 型號概述

? 型號：H216-41300-216N1

? 類型：Main Switch（主開關）

? 安裝方式：前安裝，單孔 mounting（孔徑 ?30.5 mm）

? 極數：3 極（3 pole）

? 輔助觸點：無輔助觸點（without auxiliary contacts）

? 手柄類型：Padlock device N-handle（黑色手柄，帶鎖孔功能）

? 防護等級：IP66（防塵防水）

? 適用標準：IEC 60947

2. 額定數據（基于 IEC 60947 標準）

? 操作電流（Operational current）：20 A

? 操作功率（at 380-440 V AC）：

  ? AC-21A：5.5 kW（用于電阻性負載）

  ? AC-23A：3.7 kW（用于電動機負載）

  ? AC-3：不適用
